STM32 ADC 溫溼度計



溫溼度計
我的第二個專案溫溼度計，還是ADC的應用。為什麼還是ADC的應用呢？先看看這個溫溼度感應器的腳位定義如下表

Pin
Function
1
Ground
2
 Vcc – Voltage supply
3
 NTC - 溫度
4
 Vout - 溼度

腳位3 的NTC是什麼？NTC是熱敏電阻的一種，是常用的溫度感測器，其原理是量測會隨溫度變化的電阻，再通過溫度係數從而得知溫度讀數。熱敏電阻一般分為 PTC 電阻 (Posistor) 和 NTC 電阻。在網路找了一些資料正規的做法是提供定電流，然後量電壓的值，再計算電阻值求得溫度。

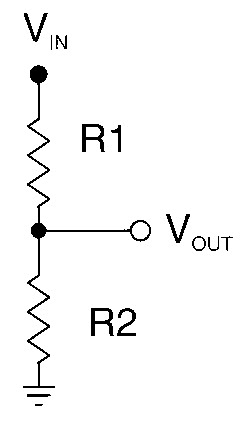

但這次硬體為了方更設計，而此次對於溫度的精度也只有 ± 1℃的要求，所以硬體採用了分壓原理來計算溫度值，如下圖所示 V2 就是我們要量的電壓。
由公式可以求得 Vout=(R2/(R1+R2))x Vin ，其中R1、Vin己知，因此可計算出R2值，而R2值可根據溫溼度感應器的規格書中 Temp(℃) 對阻值(Resistance) 來得到現在的溫度值。若要推論到小數點下一位，可以插值法的內插法來求得。



腳位4 讀出的電壓值，要根據溫溼度感應器的規格書的RH (%) 對 Vout (mV)的表格來取出溼度值。
