STM32F10x GPIO -3

在 STM32F10x GPIO -1中我曾貼上一張圖(如下圖)來說明灌電和拉電流的差異。而在STM32中如何利用GPIO的功能來點亮一個LED呢‧？

PB0 在電路上的設計如下圖一。

                                                                        圖一

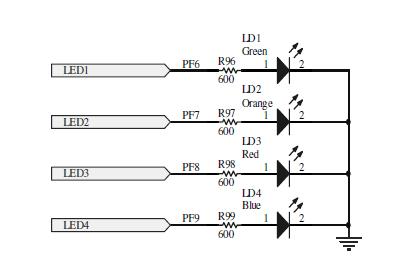

PB1在電路上的設計如下圖二。

                                                                               圖二

其實這兩種電路在GPIO的初始化都是一樣的，如下列所示：

•RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIO_LED, ENABLE);

•   GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6 | GPIO_Pin_7 | GPIO_Pin_8 | GPIO_Pin_9;

•  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;

•  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;

•  GPIO_Init(GPIOF, &GPIO_InitStructure);

而這兩在程式上的應用就有所差異了，

在PB0 這種有外在 Vcc提供電壓的電路，要點亮LED要用 GPIO_ResetBits，

/* Turn on LED. */
GPIO_ResetBits(GPIO_LED, GPIO_Pin_6); Set Low

/* Turn off  LED */
GPIO_SetBits(GPIO_LED, GPIO_Pin_6); Set High
這種電路適合一開始就打算點亮LED的設計，而這往往不是我們想要的設計，因為在使用電池的手持裝置是耗電的，除非是打算讓LED的亮度十分明亮，否則不是很建設使用。

在PB0 這種沒有外在 Vcc提供電壓的電路，要點亮LED要用 GPIO_SetBits，

/* Turn on LED */

GPIO_SetBits(GPIO_LED, GPIO_Pin_6); Set High

/* Turn off LED */

GPIO_ResetBits(GPIO_LED, GPIO_Pin_6); Set Low

這種電路適合一有特定時機點亮LED的設計，這種電路是比較不耗電的，但相對的LED的亮度不會很明亮。

其實點亮一個LED也可以用 通用開漏輸出模式  GPIO_Mode_Out_OD來設計，如果你要使用高電位(PB1模式)點亮發光二極體，就需要把引腳設置為推輓輸出，以增大電流輸出能力，如果你設置為開漏輸出，發光二極體肯定是點不亮了。但是如果你使用低電位(PB0模式)點亮發光二極體，那麼設置為開漏和推輓輸出都可以正常點亮發光二極體。

這些說明可能會比較抽象，需要配合實際電路及程式的設定才可深入理解。
